ჩეხეთის პავილიონი – EXPO 2025, ოსაკა, იაპონია

პროექტის შესახებ

არქიტექტურული დიზაინის საფუძველს წარმოადგენს სპირალი, რომელიც შემოსაზღვრავს აუდიტორიას და ემსახურება როგორც საგამოფენო სივრცეს, ასევე საკომუნიკაციო პანდუსს. მას ვიზიტორები აჰყავს ვიზიტორებისთვის გამოყოფილ პლატფორმაზე. პავილიონში ასევე განთავსებულია რესტორანი და ბარი. ორმაგ კედლებში მოქცეული კიბე ვიზიტორებს საშუალებას აძლევს დაბრუნდნენ პირველ სართულზე, სადაც კომერციული სივრცეებია განლაგებული.

პავილიონის სტრუქტურა შედგება წინასწარ დამზადებული დამატებითი ლამინირებული ხის პანელებისგან, რომლებიც გაძლიერებულია ფოლადის ელემენტებით და იზოლირებული მინის პანელებით, გარედან კი არტისტულად დამუშავებული ფენით. კონსტრუქციის უმეტესობა ჩეხეთში მზადდება და იაპონიაში იწყობა.

სტრუქტურული საინჟინრო გადაწყვეტა

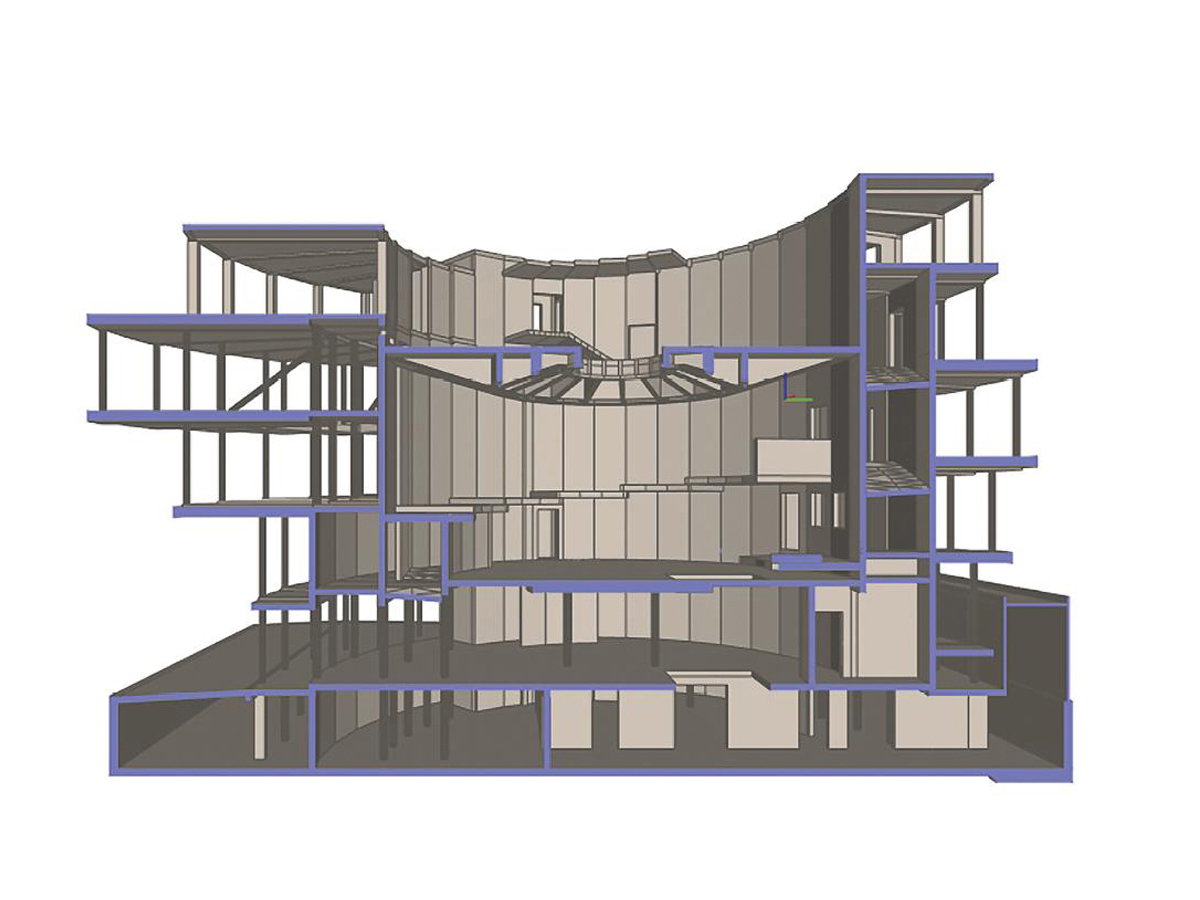

ნაგებობის ძირითადი მჭიდროდ დამჭერი სისტემა წარმოადგენს დამატებითი ლამინირებული ხის პანელებისა და ფოლადის გამამკვრივებელი ელემენტების კომბინაციას, რომელთა ძირითადი დატვირთვაც მოდის გაწევაზე. სტრუქტურა შეიძლება აღწერილ იქნეს როგორც ორმაგი კედლების მქონე მილი, რომლის სიმაღლეა დაახლოებით 12 მეტრი, გარე გარსის დიამეტრი — 9.7 მ, ხოლო შიდა გარსის — დაახლოებით 6.7 მ. ცენტრალური მილისებრი სტრუქტურა დამონტაჟებულია ბეტონის ფუძეზე. რადიულ მიმართულებაში მხარდამჭერი რგოლის პერიმეტრი შემუშავებულია ისართა სისტემით, ნაწილობრივ კონსოლური ტიპის და ნაწილობრივ სვეტებზე დაყრდნობით, შენობის საბოლოო ფასადის კონტურის გათვალისწინებით. წრიული გეგმა დაყოფილია რაციონალური გეომეტრიით 36 თანაბარ სეგმენტად, რომლებიც ვიზუალურად და სტრუქტურულად გადაჭიმულია მთელ შენობაზე.

პავილიონის ფასადი შედგება იზოლირებული მინის პანელებისგან, რომელთა გარე ნაწილი არტისტულადაა დამუშავებული და შთაგონებულია ბაზალტის მილების მოტივით.

ქარით დატვირთვები და სეისმური ზემოქმედებები

სტრუქტურული ინჟინრების ძირითადი ამოცანა იყო კლიმატური ზემოქმედებების გათვალისწინება, განსაკუთრებით ძლიერი ზღვის ქარების პირობებში. ტაიფუნისთვის ექსტრემალურ პირობებში ქარის მაქსიმალური სიჩქარე განისაზღვრა 60 მ/წმ (134 მლ/სთ), ხოლო სტანდარტულ პირობებში — 36 მ/წმ (80.5 მლ/სთ). პავილიონის კომპლექსურ ფორმაზე ქარის დატვირთვის გამოთვლა განხორციელდა ციფრული ქარის გვირაბის მოდელირებით პროგრამაში RWIND.

იაპონიის ხელისუფლებასთან კონსულტაციით შემუშავდა ნაგებობის სეისმური ქცევის ანალიზიც, ვინაიდან ლამინირებული ხის სტრუქტურის გამოყენება იაპონიაში ჯერ კიდევ არატრადიციული და ინოვაციური მიდგომაა. იაპონურმა ავტორიზაციის ორგანომ განსაზღვრა ეკვივალენტური ჰორიზონტალური ძალა შენობის სიმაღლის, ფორმისა და მასალის მიხედვით. შემდგომში ამ მონაცემებზე დაყრდნობით მოხდა ნაგებობის FEM მოდელის ანალიზი ეკვივალენტური ჰორიზონტალური ძალის ზემოქმედებაზე.
