SketchUp მოდელი, რომელიც დაკავშირებულია Revit პროექტში
SketchUp-ის შემოქმედებითი თავისუფლებისა და გაფართოების მიღმა მისი უნარი ისიცა რომ დაუკავშირდეს და გამოიყენოს სხვა პროგრამულ ინსტრუმენტებთან ერთად მისი ერთ-ერთი ყველაზე დიდი უპირატესობა. დიზაინერები ხშირად იყენებენ SketchUp-ს სხვა აპლიკაციებთან ერთად დიდ და მცირე პროექტებზე სამუშაოდ. ეს სტატია ადიდებს SketchUp-ის თავსებადობის სარგებელს ძირითად სამუშაო პროცესზე – SketchUp to Revit. SketchUp-ის მოდელებს შეუძლიათ გადავიდნენ Revit მოდელებზე სხვადასხვა გზით, მაგრამ თითოეული პროექტის საუკეთესო მეთოდი დამოკიდებულია თქვენს მიზნებზე. აი, როგორ გადავიდეთ SketchUp-დან Revit-ზე და ისევ უკან.
დასაწყისი: სამუშაო პროცესის რეკომენდაციები
სამუშაო პროცესის სწორად წარმართვისთვის, შეიმუშავეთ საუკეთესო პრაქტიკის ნაკრები. ჩვენ გირჩევთ, რომ:
- მიუახლოვდით პროცესს, როგორც პერფექციონისტი: გამოიყენეთ ჯგუფები, კომპონენტები და ტეგები სათანადოდ – ,,წმინდა გეომეტრია’’ აქ თქვენი მეგობარი არ არის.
- მიიღეთ თქვენი პროგრამული უზრუნველყოფის ვერსიები პირდაპირ: Revit იმპორტიორი შეიძლება არ იყოს განახლებული SketchUp-ის უახლესი ვერსიით. შეიძლება დაგჭირდეთ თქვენივე SketchUp მოდელის შენახვა Revit ვერსიამდე მინიმუმ ერთი წლით ადრე.
- დაისახეთ კონკრეტული მიზნები სამუშაო პროცესის არჩევამდე.
- აირჩიეთ ამ ძირითადი მიდგომებიდან ერთ-ერთი და მიჰყევით მას, როგორც მცნებას:
- SketchUp, როგორც “ადგილობრივი” კომპონენტი
- SketchUp როგორც “ლინკი” Revit პროექტში
- SketchUp როგორც IFC-ის ექსპორტიორი
სამი ძირითადი მიდგომა SketchUp-სა და Revit-ს შორის აქტივების მოძრაობისთვის
ჩვენ დავყავით სამი ძირითადი მიდგომა, რომელიც შეგიძლიათ გამოიყენოთ SketchUp-ის აქტივების Revit-ში შემოსატანად. ეს მიდგომები იყენებს ორივე პროგრამაში არსებულ ზოგიერთ მახასიათებელს.
- SketchUp, როგორც “ადგილობრივი” კომპონენტი
თქვენი SketchUp მოდელის Revit-ში, როგორც “ადგილობრივ” კომპონენტში იმპორტით, შეგიძლიათ გამოიყენოთ კონცეფცია და სქემატური დიზაინები, როგორც პლაცდარმი შემდგომი დიზაინის განვითარებისთვის. რთული გეომეტრიის მოდელირება შეიძლება რთული იყოს Revit-ში სწორი და ბუნებრივი მოდელირებისთვის. ამ იმპორტის ტიპის გამოყენების კიდევ ერთი შემთხვევაა რთული ფორმების მოდელირება SketchUp-ში და მათი იმპორტი Revit-ში. და ბოლოს, თქვენ შეგიძლიათ შეიტანოთ Revit მოდელები 3D Warehouse-დან რეალურ სამყაროში არსებულ მილიონზე მეტი მოდელით. გახსოვდეთ, რომ Revit ფემილების კატეგორიების მინიჭება და შეცვლა შესაძლებელია. შეიძლება დაგჭირდეთ თქვენი მოდელის ექსპორტის დაყოფა რამდენიმე “ადგილის” კომპონენტად, რათა უკეთ გააკონტროლოთ პარამეტრები და ხილვადობა Revit-ში.
რატომ გამოვიყენოთ “ადგილობრივი” კომპონენტის მიდგომა?
- კონცეფციისა და სქემატური დიზაინისთვის. გამოიყენეთ მოდელი, როგორც მითითება Revit-ში, რათა შექმნათ შესაბამისი Revit ფემილები: კედლები, იატაკები და სახურავები.
- უნიკალური ობიექტების შესაქმნელად, რომელთა შექმნაც რთულია Revit-ში.
- 3D Warehouse-ის მოდელების ფართო სპექტრის გამოყენებისთვის, რომლებიც შეიძლება არ იყოს ხელმისაწვდომი Revit-ში (მაგ. ავეჯი, კეისები და განათების მოწყობილობები).
https://video.sketchup.com/campaign/watch/y6nCQkLsY6XtLTj8KbUSn3?
- SketchUp როგორც “ლინკი” Revit პროექტში

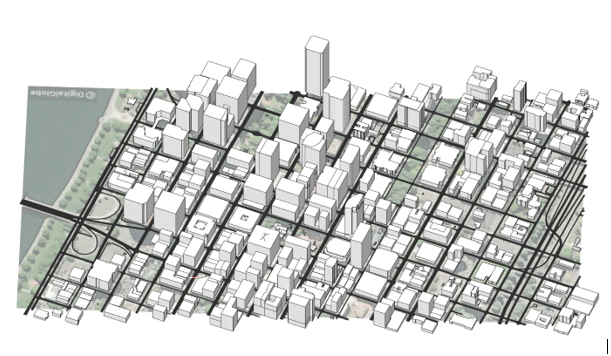

SketchUp ხშირად გამოიყენება დეტალური საიტის ან კონტექსტის მოდელების შესაქმნელად პროექტის ადრეულ ფაზებში. ამ ნამუშევრის Revit-ში დუბლირების ნაცვლად, შემოიტანეთ თქვენი SketchUp მოდელები, როგორც საიტის გეგმების, რენდერებისა და 3D ხედების „ლინკი“, რათა აჩვენოთ დამატებითი ურბანული კონტექსტი, დეტალური მიმდებარე სტრუქტურები ან ინფრასტრუქტურა. ამ სამუშაო პროცესით, SketchUp მოდელი გამოჩნდება როგორც Revit მოდელში, ამ ასპექტების გადაკეთების გარეშე.
რატომ გამოვიყენოთ SketchUp როგორც “ლინკი”?
- SketchUp მოდელების, როგორც კონტექსტური ელემენტების ვიზუალიზაციისთვის Revit-ში.
- უკეთესი თანამშრომლობისთვის დისციპლინებს შორის, რომლებსაც არ აქვთ ყველა საჭირო პროგრამა.
- SketchUp როგორც IFC-ის ექსპორტიორი
ეს მიდგომა აერთიანებს მოდელის ელემენტებს Revit მოდელში კოორდინაციისა და თანამშრომლობისთვის. როდესაც იყენებთ სტანდარტიზებულ IFC ფორმატს, შეგიძლიათ შეინახოთ რთული მოდელების დეტალები, რომლებიც გამოდის რომელიმე თულსიდან.
რატომ გამოვიყენოთ SketchUp, როგორც IFC ექსპორტიორი?
- რთული SketchUp ან Revit მოდელების გასაზიარებლად. ეს არის საუკეთესო გზა თქვენი მოდელის ყველა დეტალის შესანარჩუნებლად, როდესაც ის გადაგაქვთ მოდელირების სხვადასხვა პროგრამაში.
- როდესაც გჭირდებათ საცნობარო მოდელი მესამე მხარის თანამშრომლობისა და კოორდინაციისთვის. მოდელის ობიექტების ჩვენება და ხილვადობის პარამეტრები კონტროლდება Revit ფემილების დონეზე.

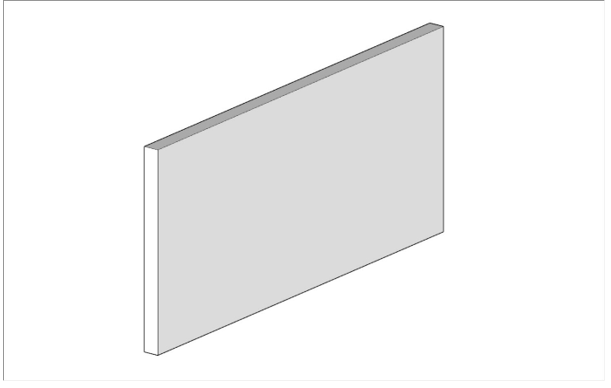

ელემენტები უნდა იყოს რეალური 3D ობიექტები. მაგალითად, ნუ დახაზავთ გეგმებს არარეალური, უმცირესი ზომებით. ამის ნაცვლად, დახაზეთ ისინი, როგორც “სქელი” კედლები რეალური ზომებით.

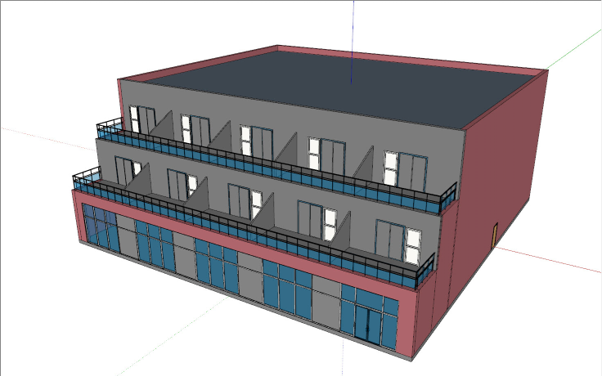

ასე გამოიყურება IFC ფაილი, რომელიც ექსპორტირებულია Revit-დან და იმპორტირებულია SketchUp-ში.
პირველადი მიდგომები
არსებობს მრავალი გზა თქვენი Revit მოდელის ან ელემენტის თქვენს SketchUp მოდელში გადასატანად, მათ შორის DWG, DXF და IFC ფაილები. აქ არის რამდენიმე ფავორიტი მეთოდი:
- Revit როგორც DWG ექსპორტის სამუშაო ნაკადი: Revit ფემილები ხდება SketchUp კომპონენტები და მონიშნულია ნაგულისხმევი CAD ფენის სახელზე.
- Revit ფემილენი ხდება SketchUp-ის კომპონენტები და მინიჭებული არიან როგორც Untagged იარლიყებად SketchUp-ის Outliner-ში. IFC-ის კლასიფიკაციები, რომლებიც მითითებულია Revit-ში, შენარჩუნდება ცალკეულ კომპონენტებზე შესაძლო მომავალში, როგორც IFC-ის რეექსპორტისთვის.
